1、CF法蘭

　　CF法蘭的英文名是Conflat Flang。它是一種用于超高真空中的法蘭連接，是一種金屬靜密封，可以承受高溫烘烤。

　　公稱直徑尺寸包括：DN16, 40, 63, 100, 160, 200，250

　　適用的真空度zui高達10-12 mbar

　　法蘭密封材料通常為Viton、PTFE、無氧銅等

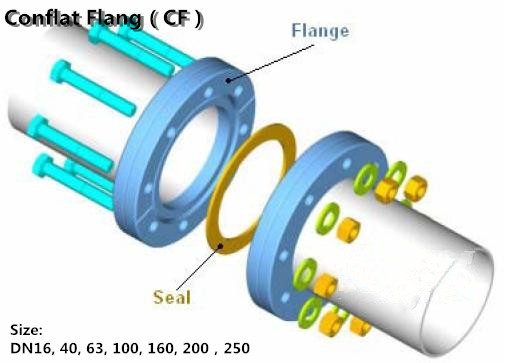

　　法蘭通常為304、316不銹鋼等，具體見下圖所示：

2、ISO-KF

　　ISO-KF是應用在真空系統中的一種快卸法蘭。他由以下幾個元件構成：兩個成對稱分布的KF法蘭、O-Ring、定心支架、卡箍。勿需使用別的工具，只要簡單地用手?jǐn)Q動碟形螺母就可以松開或壓緊聯接。

　　ISO-KF真空接頭是小尺寸的快裝法蘭接頭.公稱直徑尺寸包括：DN 10, 16, 25, 40， 50。

　　制造標準包括：DIN 28403，ISO 2861

　　適用的真空度zui高達10-8 mbar。

　　法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁等

　　法蘭通常為304、316不銹鋼等

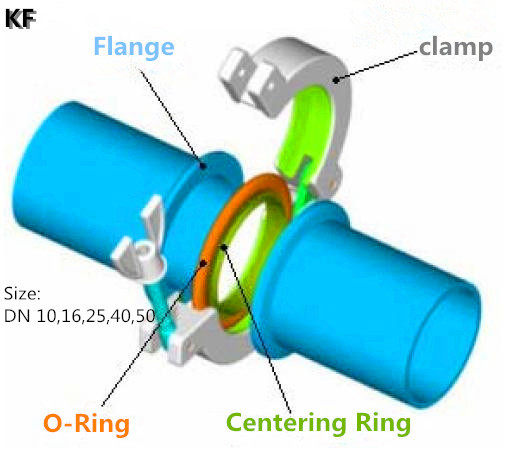

　　ISO-KF 真空接頭通常由法蘭、快夾、密封圈(O-Ring)、中心定位環 (centering ring) 組成，見下圖。

3、ISO法蘭

　　ISO法蘭和配管可用于從大氣壓到高真空，經常裝拆的各種應用中。一般管子的直徑超過50mm(2英寸)。如果使用氟橡膠O形圈，可以承受150℃烘烤。

　　ISO法蘭常用的兩種形式是ISO-K和ISO-F

　　ISO-K和ISO-F真空接頭是大尺寸的真空接頭，公稱直徑尺寸包括：DN 63, 100, 160, 200, 250, 320, 400, 500 和630

　　制造標準包括：DIN 28404 ，ISO 1609

　　可應用在要求真空度高達10-8 mbar的場合。

　　法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁絲等

　　法蘭通常為304、316不銹鋼等

　　a、ISO-K真空接頭通常由法蘭、法蘭爪、密封圈(O-Ring)、中心定位環 (centering ring) 組成，見下圖。

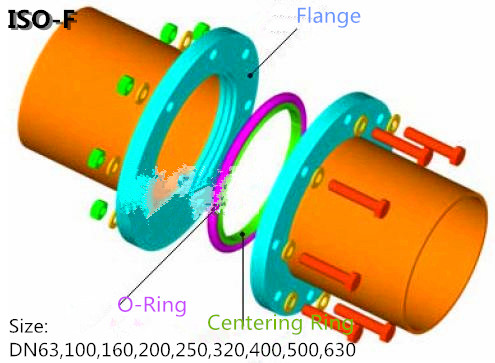

b、ISO-F真空接頭通常由法蘭、密封圈(O-Ring)、中心定位環 (centering ring) 組成，與ISO-K不同的地方是法蘭用螺栓堅固。見下圖。
